AMT630H

AMT630H

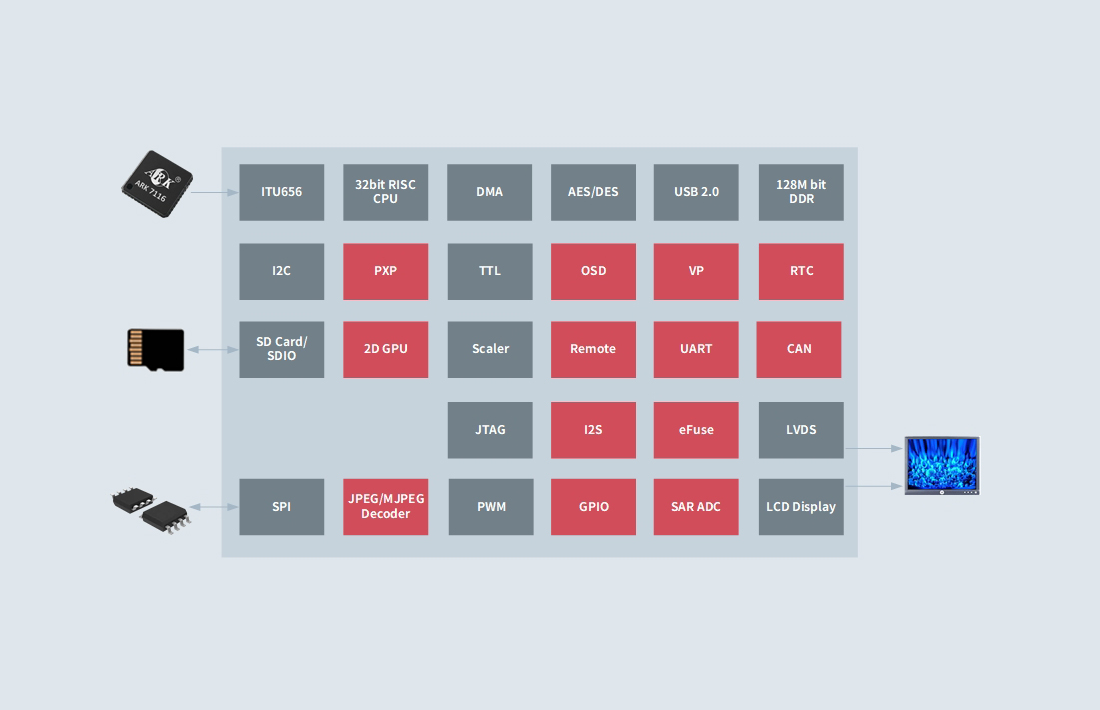

AMT630H是一款用于人機交互HMI的顯示控制芯片,集成32位RISC CPU,支持JPEG/MJPEG解碼功能,集成2D圖形加速引擎,支持LVDS和TTL輸出方式,內嵌16M×16 DDR,滿足多種顯示屏要求。該芯片的設計符合AEC-Q100認證標準,可廣泛應用于車載數(shù)字儀表、工業(yè)控制、白色家電等領域。

返回列表

主處理器

■ 32位 CPU,主頻500MHz

解碼器

■ 支持JPEG/MJPEG解碼,最高支持1280×720@30fps

視頻輸入

■ 支持ITU656/ITU601 輸入,最高支持1280×720@30fps

■ 2D圖像加速引擎

■ 顏色空間轉換

■ 圖像過濾和圖像插值

■ 視窗裁剪和Alpha混合

■ 90°/180°/270°圖像旋轉

■ 水平鏡像和垂直鏡像

顯示功能

■ 支持雙顯示層:
     第一層支持ARGB888/RGB565/YUV420/YUV422

     第二層支持ARGB888/RGB565

■ 內部集成3×4顏色矩陣

■ 三通道Gamma校正

■ 并行RGB、串行RGB、CPU屏以及TCON輸出,最高1280×720@60fps

■ ITU656/ITU601輸出,最高1280×720@60fps

接口

■ 多種外設接口:SPI、UART、I2C、I2S、PWM、CAN、USB2.0、觸摸屏等

規(guī)格

■ 內嵌16M×16 DDR

■ 工作溫度:-40℃~+85℃

■ QFN96和eLQFP128封裝
